Panel nadłóżkowy JZM Panel 2000 to jednostka zaopatrzenia medycznego, stanowiąca kompleksowe rozwiązanie dla placówek opieki zdrowotnej. Został zaprojektowany z myślą o ergonomicznym rozmieszczeniu niezbędnej aparatury medycznej przy stanowisku pacjenta, znajdując szerokie zastosowanie w większości polskich szpitali i klinik.

Panel nadłóżkowy JZM Panel 2000

Wykonany z trwałego kształtownika aluminiowego, pozwala na swobodny dostęp do aparatury przy łóżku pacjenta. Konstrukcja zawiera dwa oddzielone kanały – dolny gazowy i górny elektryczny, przykryte aluminiowymi pokrywami dla łatwości konserwacji. Wyposażenie panelu, w tym punkty poboru gazów, gniazda oraz długość szyn, jest każdorazowo konfigurowane pod indywidualne zamówienie.

Marcin Załuska

Główny Inżynier ds. Projektów i Wdrożeń

+48 601 728 585

mzaluska@meden.com.pl

Dodaj do ulubionych Usuń z ulubionych

Porównaj Usuń

Zapytaj o produkt

Karta produktu

Producent: Meden-Inmed

Dostępność: Brak towaru na magazynie, produkt dostępny na zamówienie.

Twój koszyk musi być warty co najmniej 10,00 zł, aby otrzymać punkty lojalnościowe.

Indeks: 01-PAN-0101-001

Wyposażenie dodatkowe:

Panel nadłózkowy - Jednostka Zaopatrzenia Medycznego Panel 2000

Panel nadłóżkowy JZM Panel 2000 to zaawansowana jednostka zaopatrzenia medycznego stanowiąca funkcjonalny system szynowo-panelowy wykonany z aluminiowych profili. Panel nadłóżkowy został zaprojektowany w celu uniknięcia problemów związanych z zagęszczeniem i częstą kolizją instalacji przy stanowisku pacjenta, oferując kompleksowe rozwiązanie dla nowoczesnych placówek opieki zdrowotnej

Zaawansowana konstrukcja panelu nadłóżkowego

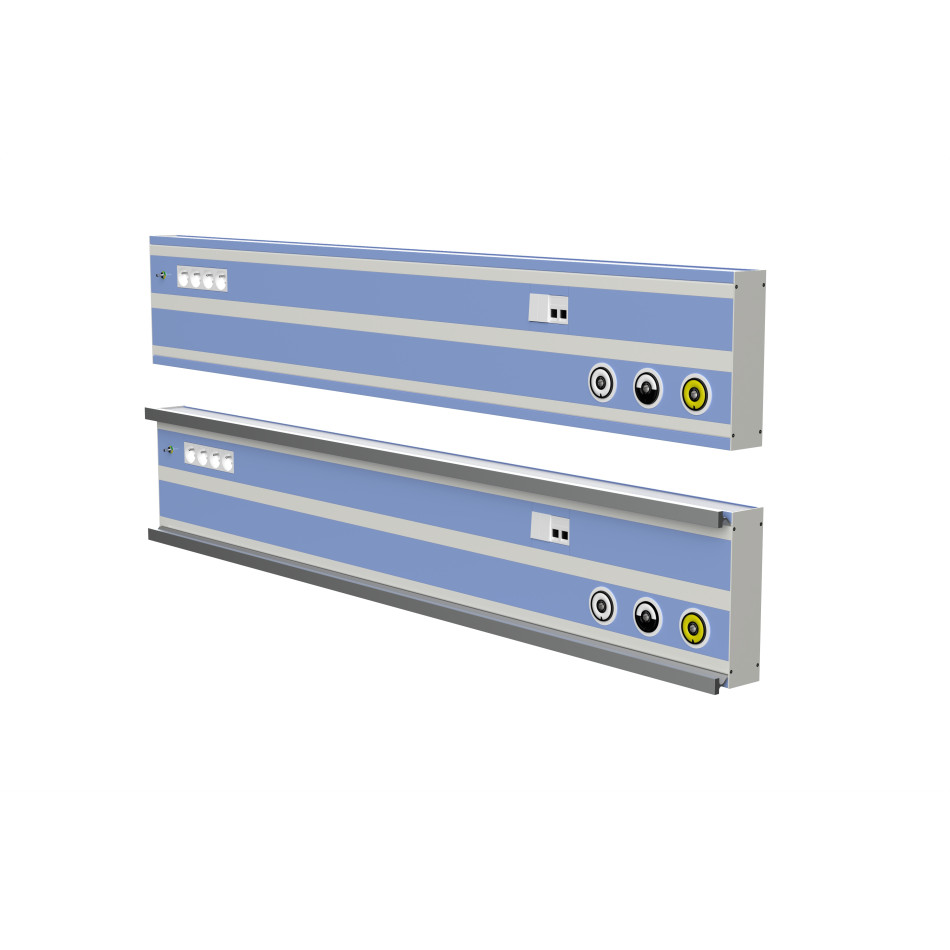

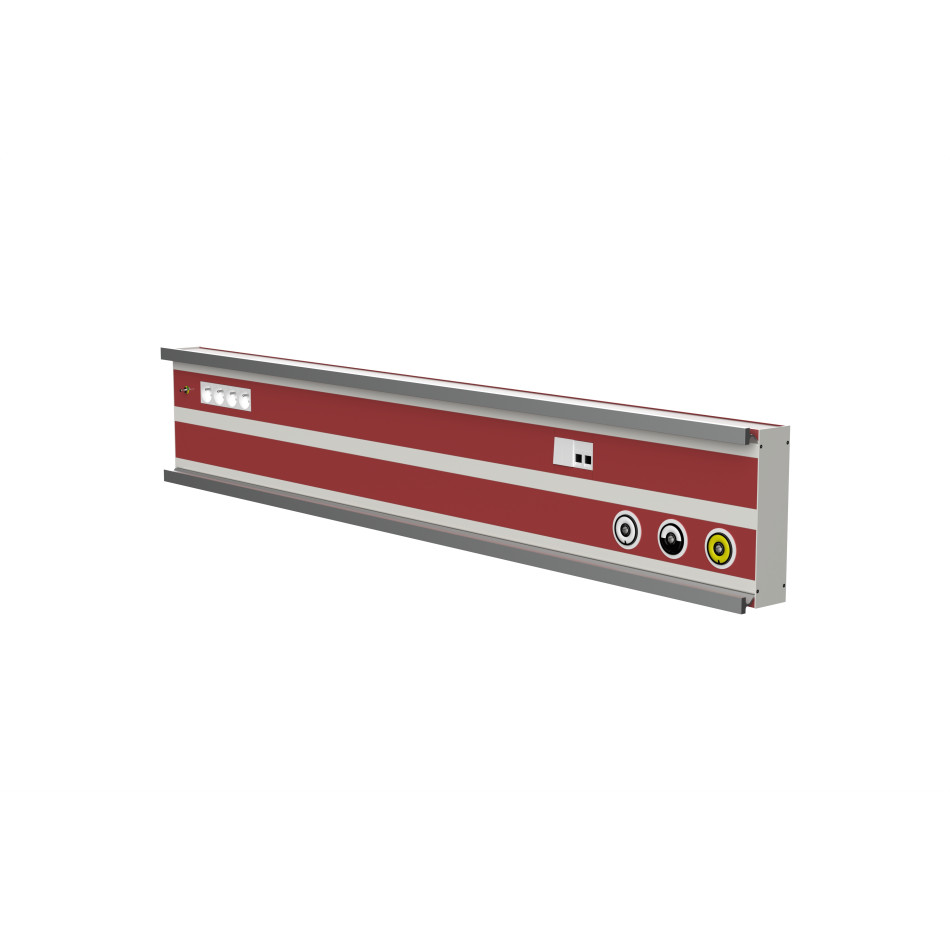

Panel nadłóżkowy JZM Panel 2000 wykonany z kształtownika aluminiowego o standardowej długości 1600 mm, wysokości 232 mm i głębokości 72 mm zawiera dwa oddzielone od siebie kanały - dolny gazowy i górny elektryczny, które przykryte są aluminiowymi pokrywami. Konstrukcja panelu nadłóżkowego pozwala na swobodny dostęp do łóżka pacjenta, a dzięki ergonomicznemu ułożeniu oraz precyzyjnemu oznaczeniu mediów, personel może sprawniej zapewnić prawidłową i bezpieczną obsługę pacjenta

Panel nadłóżkowy standardowo montuje się na wysokości 1600 mm od podłogi, co gwarantuje prawidłowy rozkład oświetlenia oraz optymalny dostęp do wszystkich mediów. Wyposażenie jest zawsze indywidualne, a system umożliwia podłączenie punktów poboru gazów medycznych zgodnie z zapotrzebowaniem, w tym tlenu (O₂), sprężonego powietrza (AIR), próżni (VAC) oraz podtlenku azotu (N₂O).

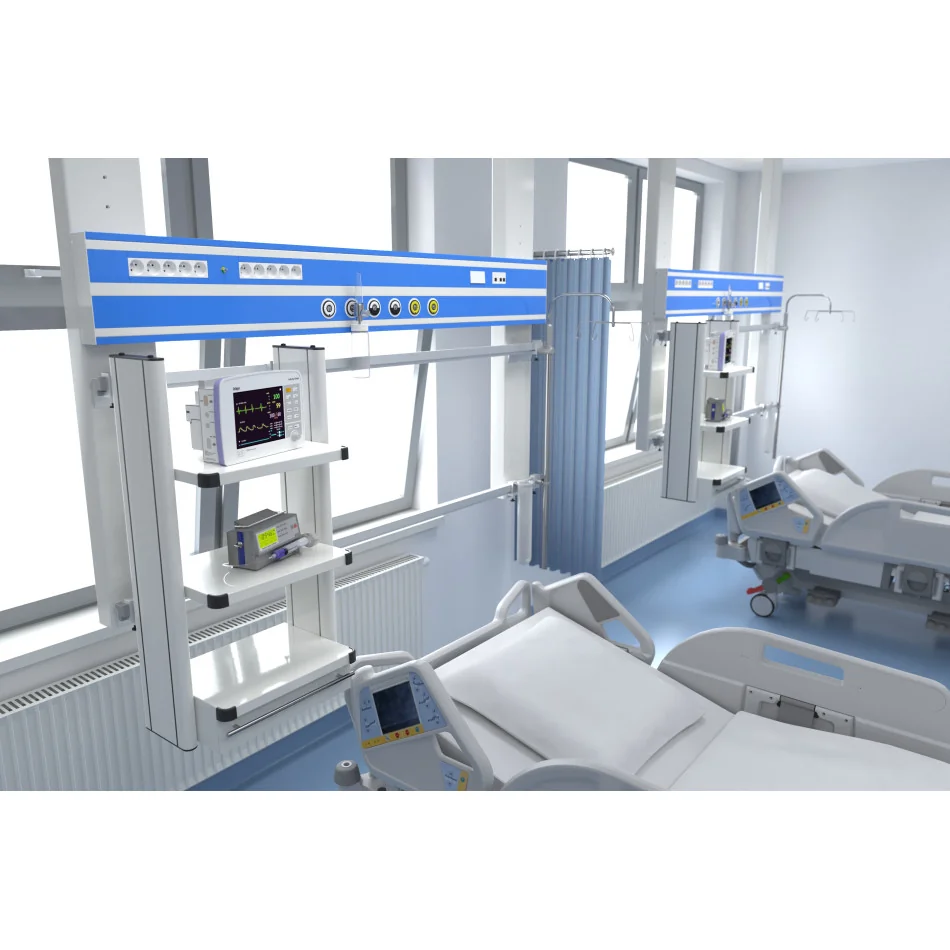

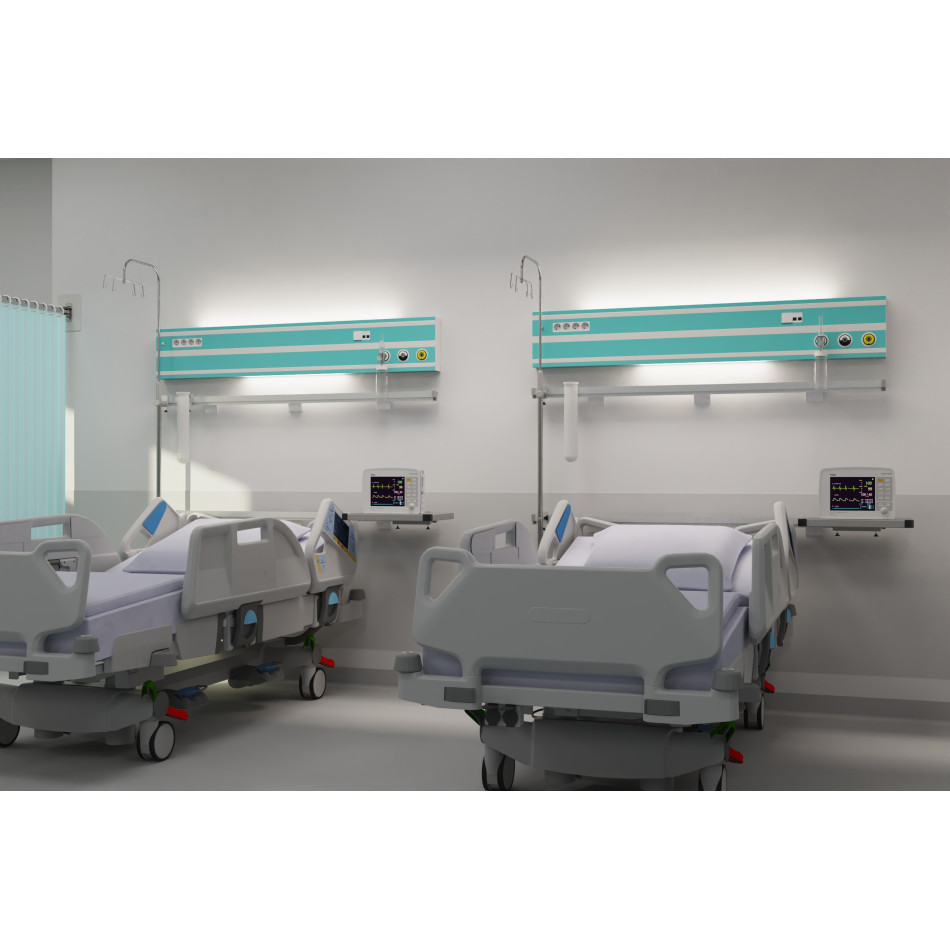

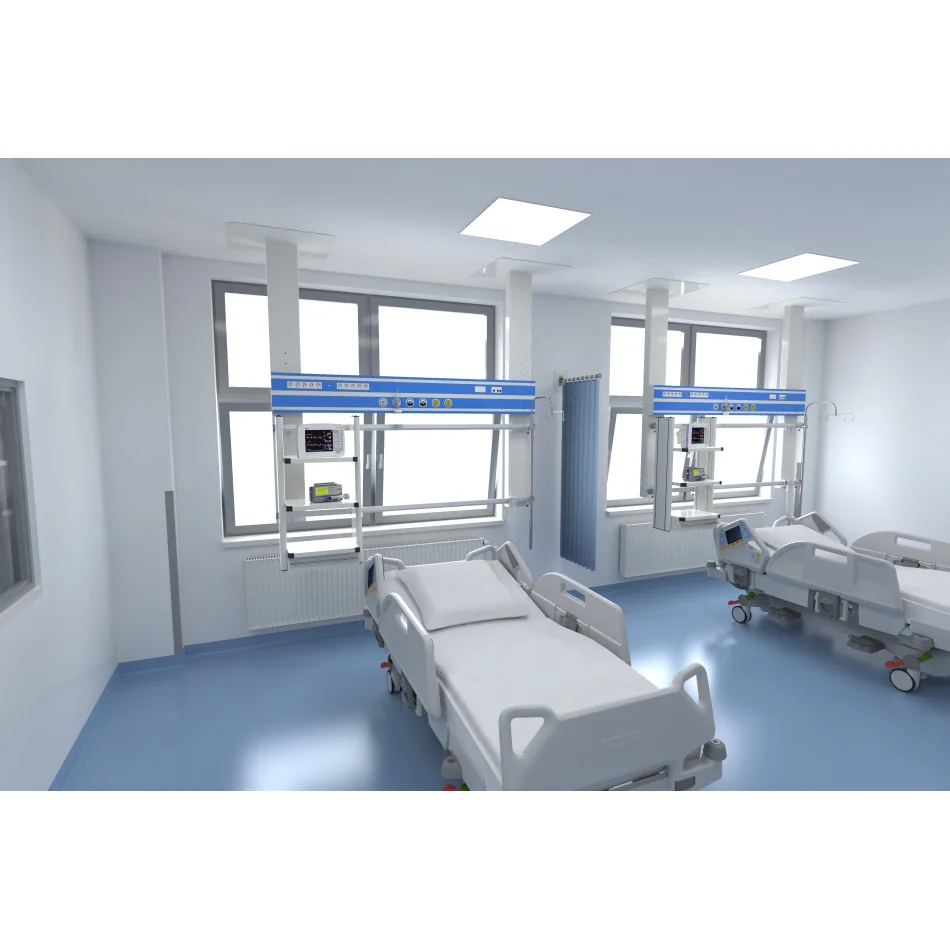

Panel nadłózkowy - Jednostka Zaopatrzenia Medycznego Panel 2000 zamontowany w szpitalu nad łóżkiem pacjenta

Jednostka Zaopatrzenia Medycznego Panel 2000 zapewnia wszechstronne zastosowanie kliniczne

Panel nadłóżkowy JZM Panel 2000 posiada działanie kliniczne wynikające z faktu umożliwienia dostarczenia gazów medycznych do otoczenia pacjenta, co jest niezbędne do utrzymania stablinego stanu pacjenta podczas procedur terapeutycznych. System pozwala na szybkie, bezpieczne i skuteczne użycie gazów medycznych takich jak tlen w dozownikach tlenu i respiratorach, podtlenek azotu w sprzęcie anestezjologicznym, a także umożliwia pracę urządzeń korzystających z medium sprężonego powietrza i próżni

Panel nadłóżkowy jest instalowany w salach operacyjnych, oddziałach intensywnej terapii, szpitalnych oddziałach ratunkowych i innych jednostkach oraz obszarach opieki zdrowotnej.

Jednostka Zaopatrzenia Medycznego Panel 2000 posiada siedem specjalistycznych wariantów montażowych

Panel nadłóżkowy JZM Panel 2000 produkowany jest w siedmiu różnych typach, które różnią się możliwością montażu

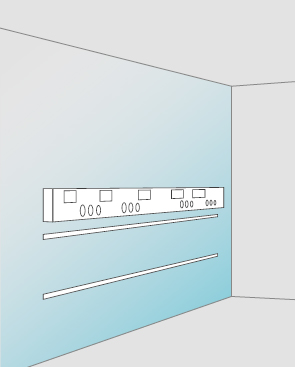

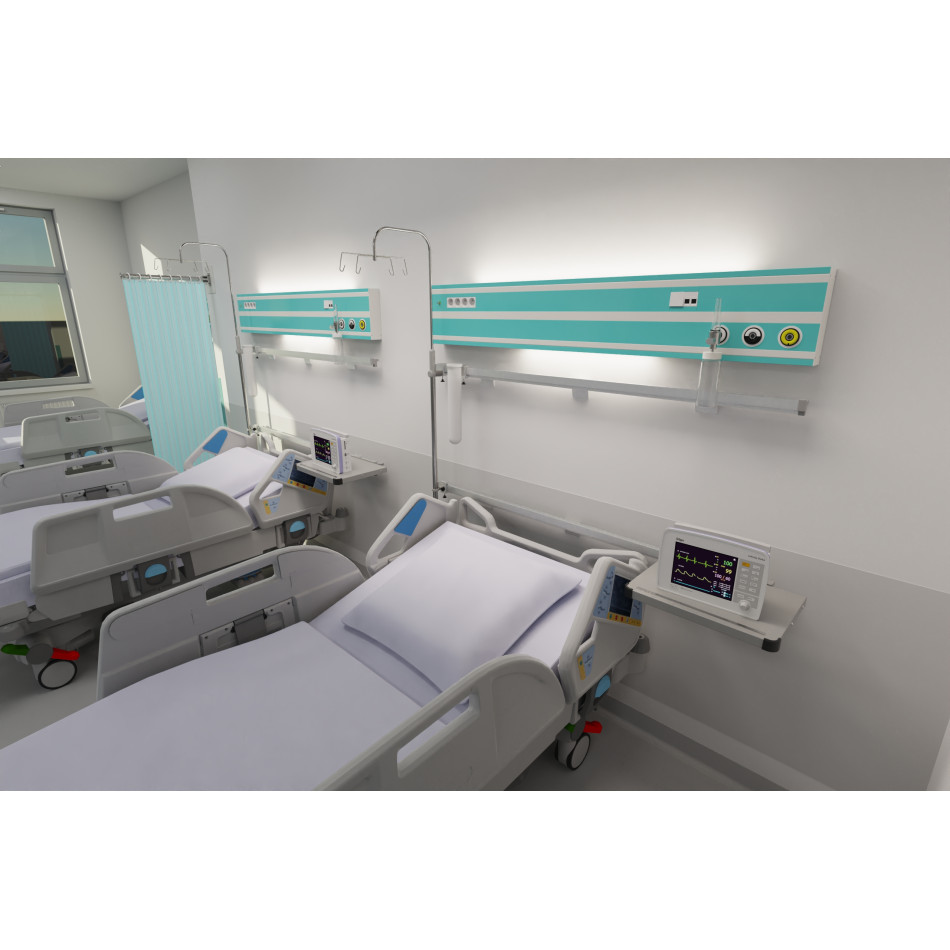

Typ P (naścienny)

Montowany bezpośrednio do ściany pełnej za pomocą kołków rozporowych, możliwy montaż w układzie poziomym lub pionowym. W układzie poziomym zaleca się montować dół panela na wysokości 1600 mm, co umożliwia zamontowanie poniżej panela dwóch szyn sprzętowych na wysokości 1500 i 900 mm.

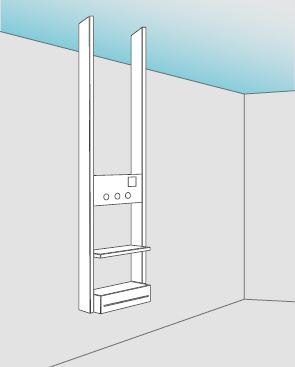

Typ K (kolumnowy)

Panel nadłóżkowy Typ K instalowany jest w przestrzeniach międzyłóżkowych przy linii łóżka. Konstrukcja oparta jest na dwóch zespolonych słupach z poziomym panelem o długości 450 mm. Rozwiązanie to zapewnia ergonomiczny dostęp do mediów i aparatury medycznej przy stanowisku pacjenta. Wyposażenie panelu, w tym liczba punktów poboru gazów oraz gniazd elektrycznych, jest każdorazowo konfigurowane pod indywidualne zamówienie.

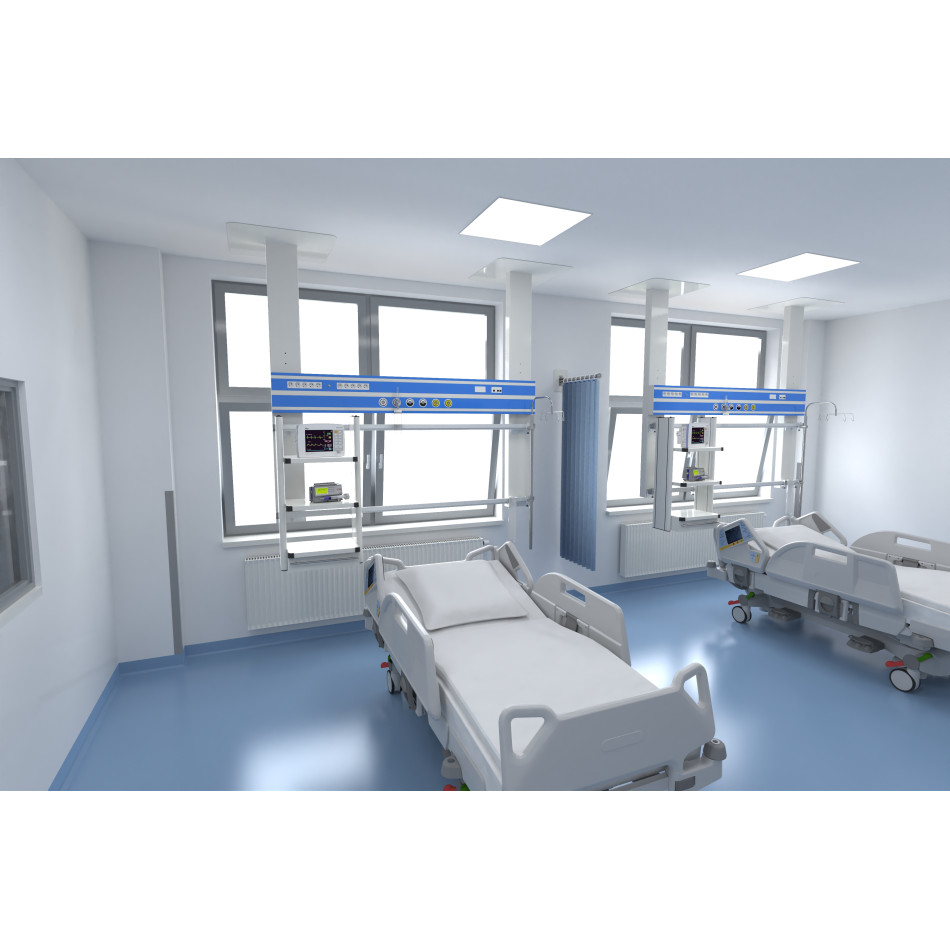

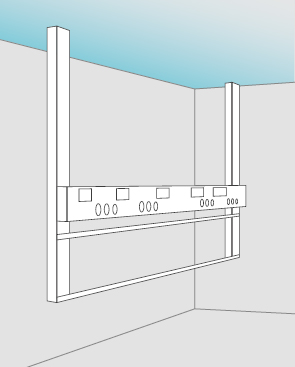

Typ H (sufitowy poziomy)

Montowany do stropu za pomocą specjalistycznych głowic umożliwiających korygowanie błędów budowlanych. Długość słupów oraz konfiguracja elementów mocujących ustalane są indywidualnie dla każdego pomieszczenia.

Typ N (oświetleniowy)

Wyposażony w zintegrowaną oprawę oświetleniową z trzema źródłami światła: oświetleniem głównym sali (40W), miejscowym (20W) i nocnym (1W). Panel obsługiwany jest przez pacjenta przy pomocy manipulatora zasilanego napięciem bezpiecznym 24V.

Panel nadłóżkowy posiada bogatą gamę akcesoriów dodatkowych

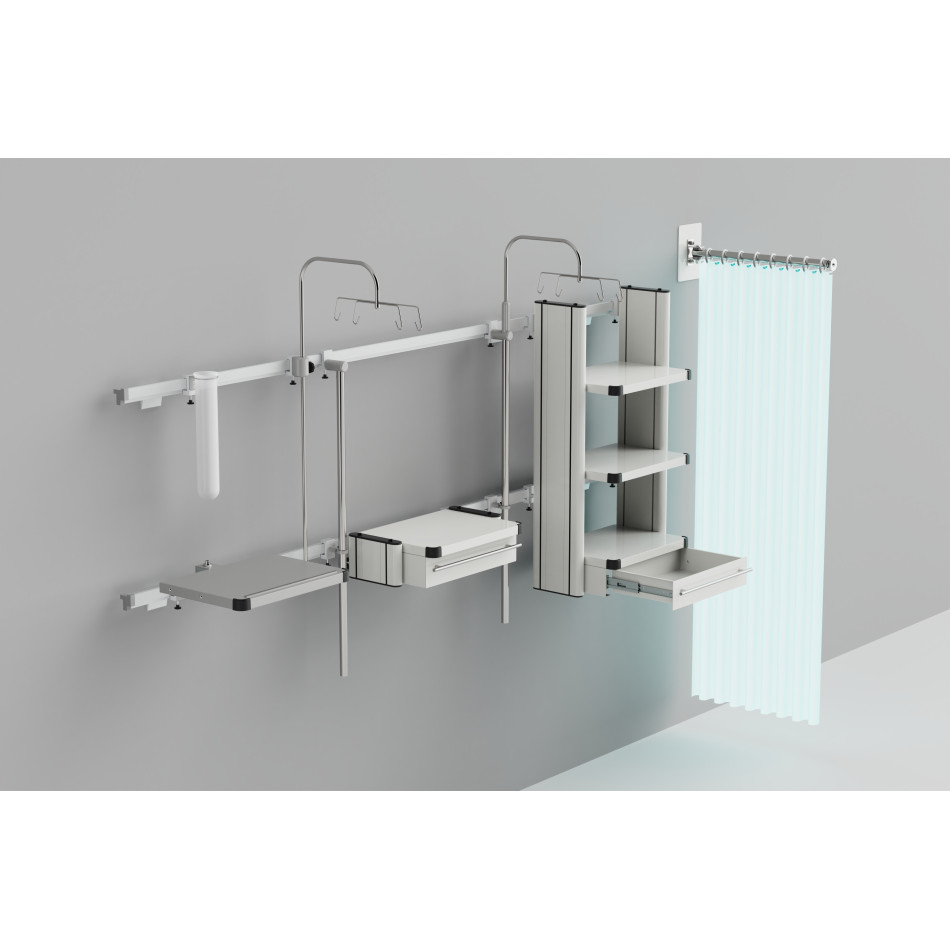

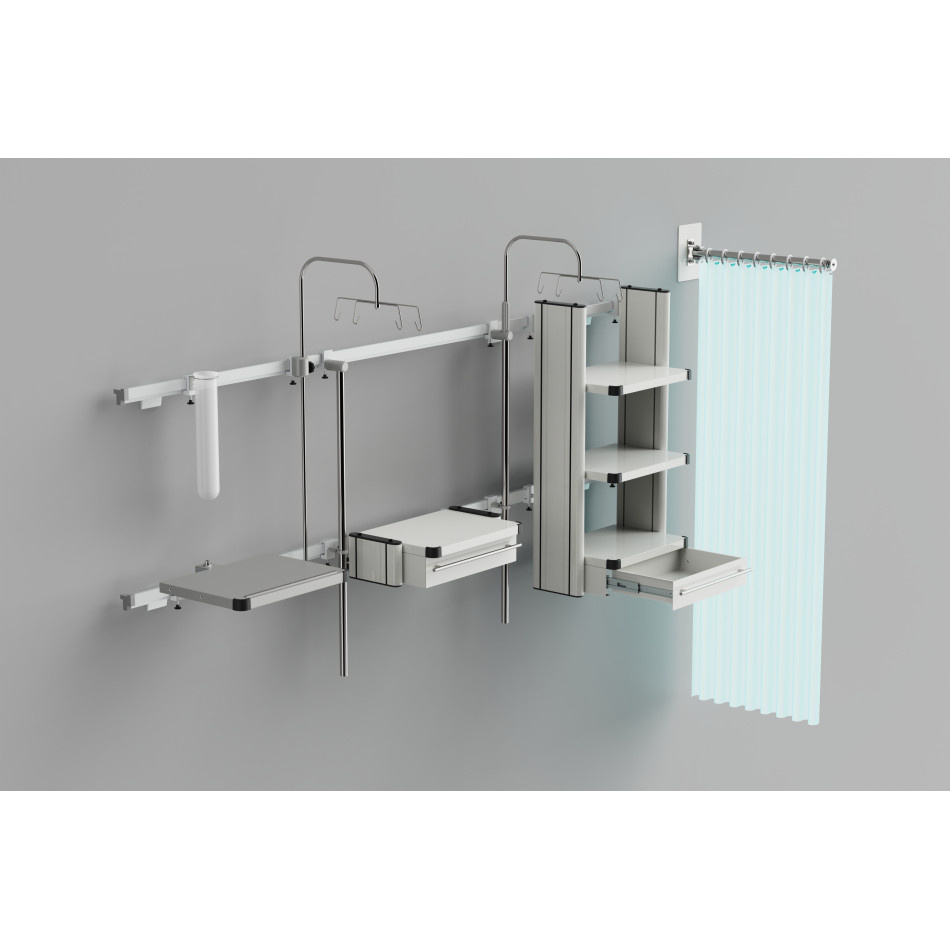

Panel nadłóżkowy JZM Panel 2000 może zostać wyposażony w szeroki zakres akcesoriów medycznych, takich jak półka pod kardiomonitor (2701), półka stała (2701 S), półka z obrotem (2701 O), naścienny teleskopowy wieszak kroplówki (2708), parawan teleskopowy (2709), zestaw półkowy (2728 H), naszynowy wieszak kroplówki z rurą pompy infuzyjnej (2729), wieszak pompy infuzyjnej (2730) oraz naszynowy wieszak kroplówki (2733)

Akcesoria

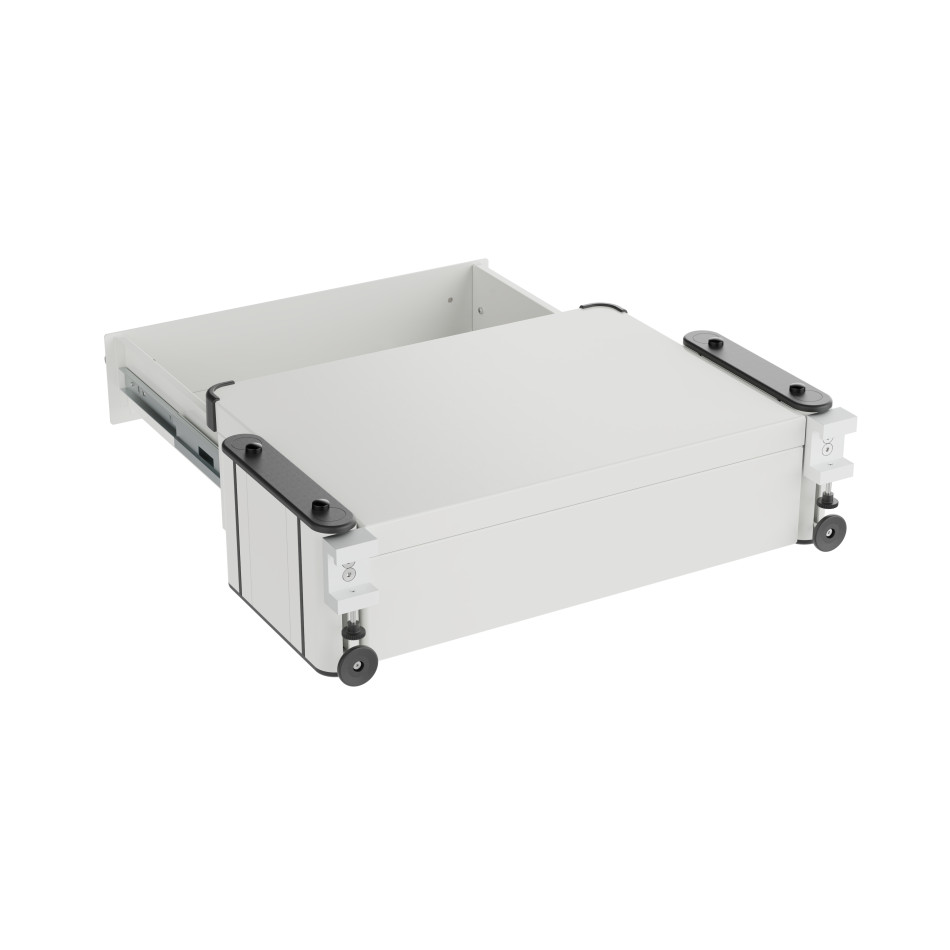

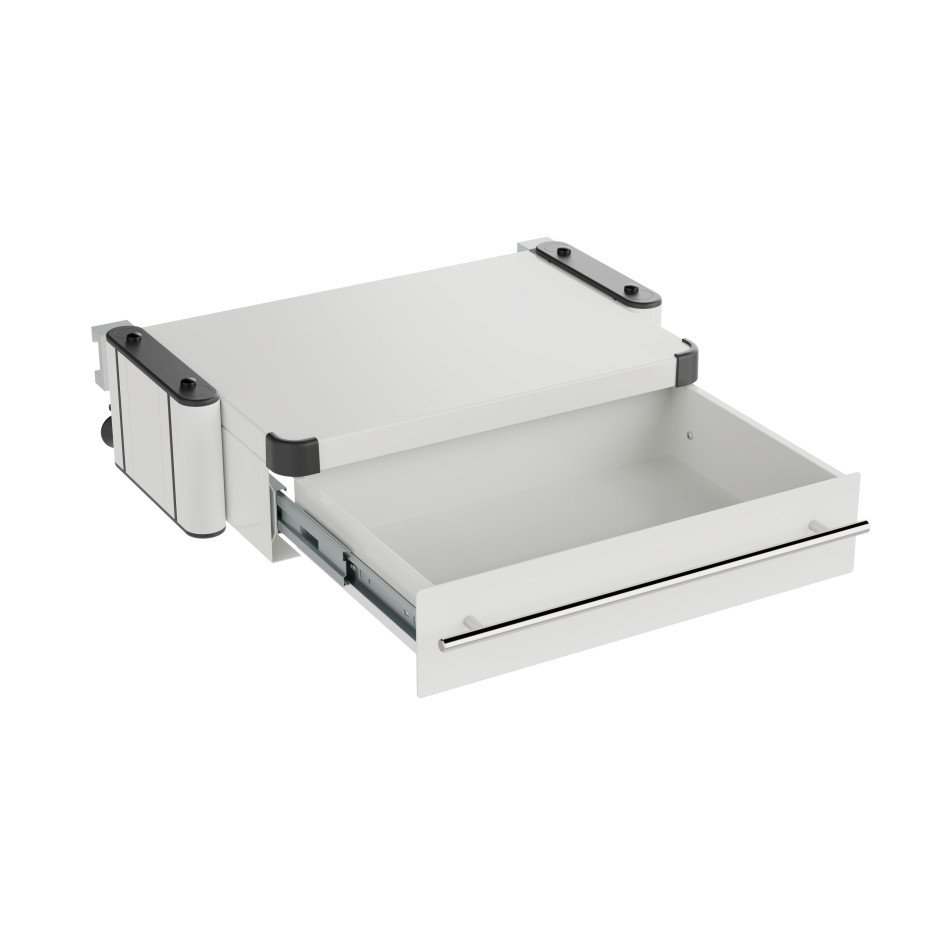

Półka z szufladą
nr kat. 2701

Półka z szufladą
nr kat. 2701

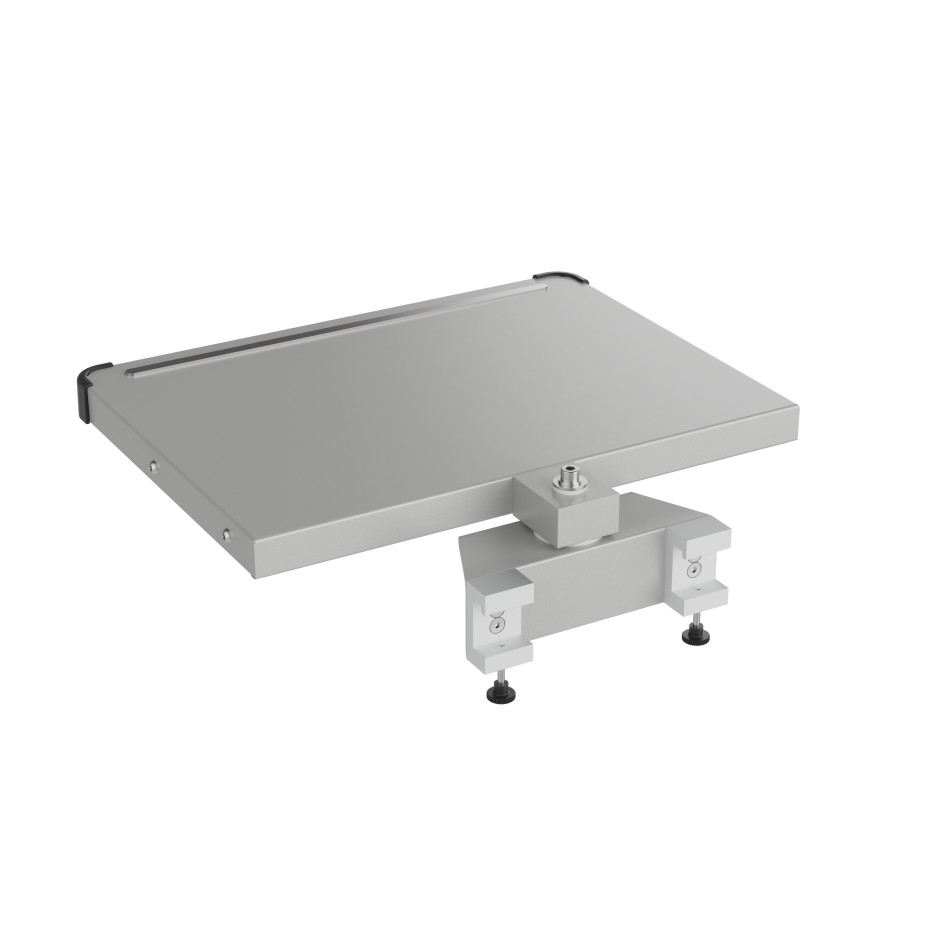

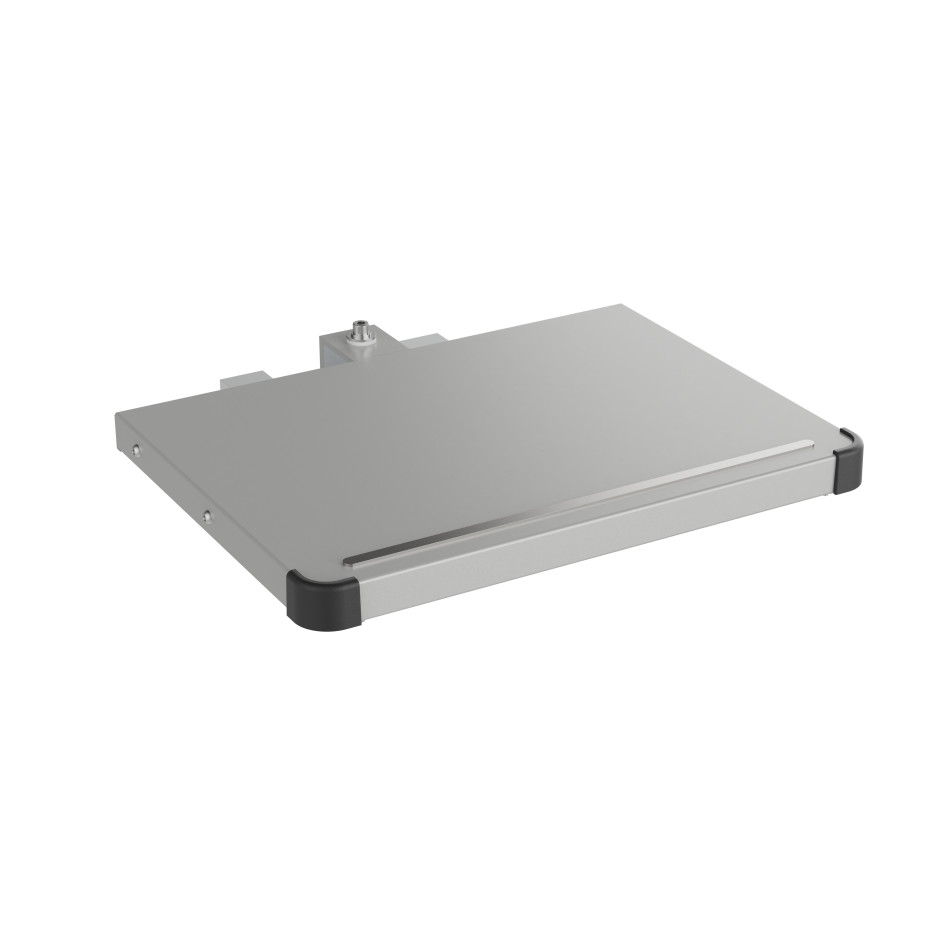

Półka z obrotem
nr kat. 2701O

Półka z obrotem
nr kat. 2701O

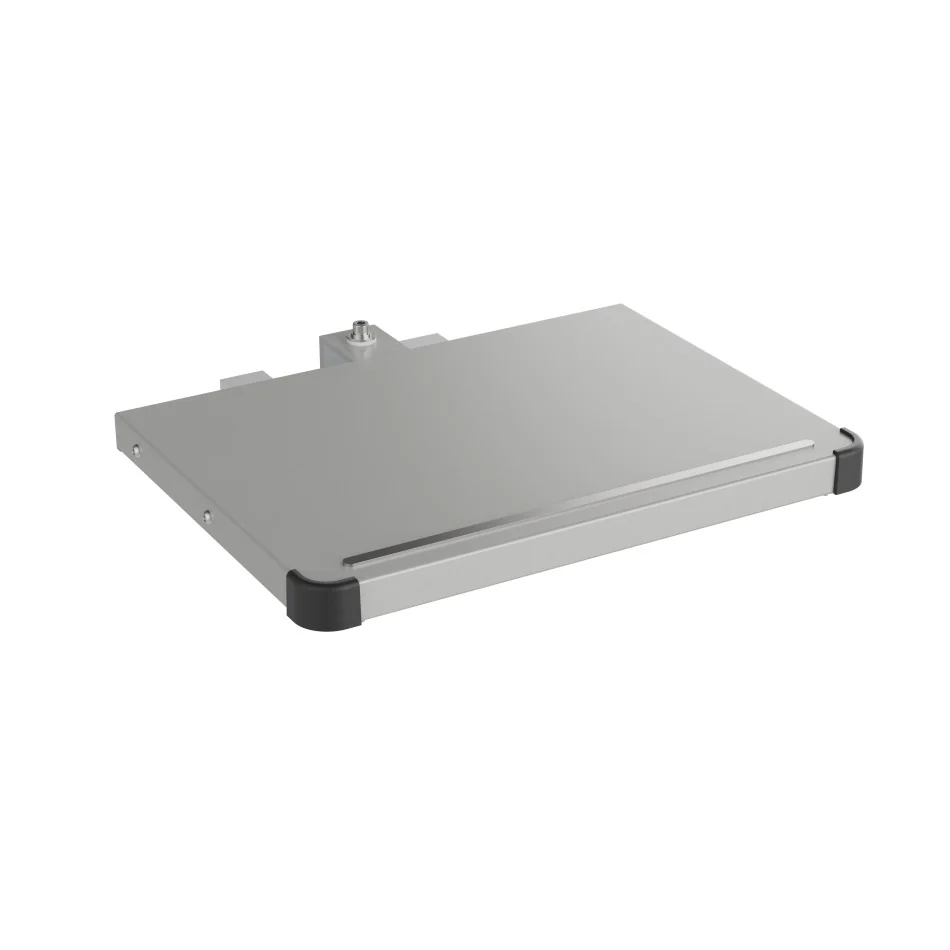

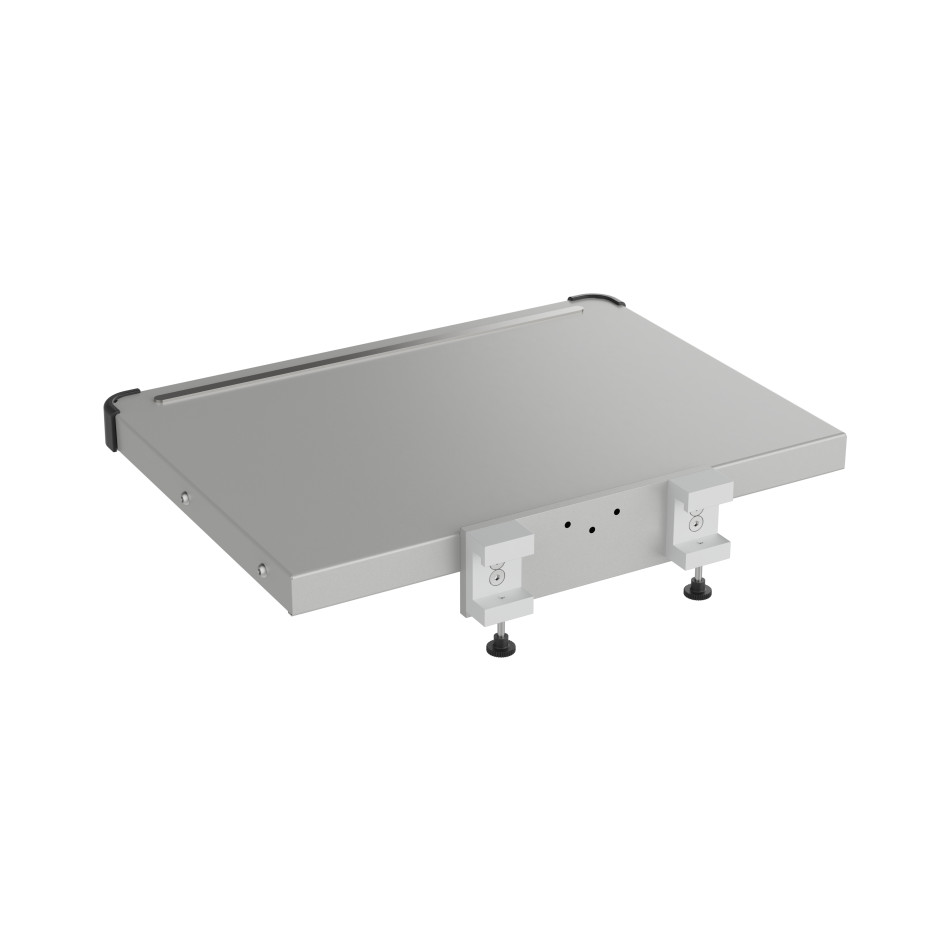

Półka stała
nr kat. 2701S

Półka stała
nr kat. 2701S

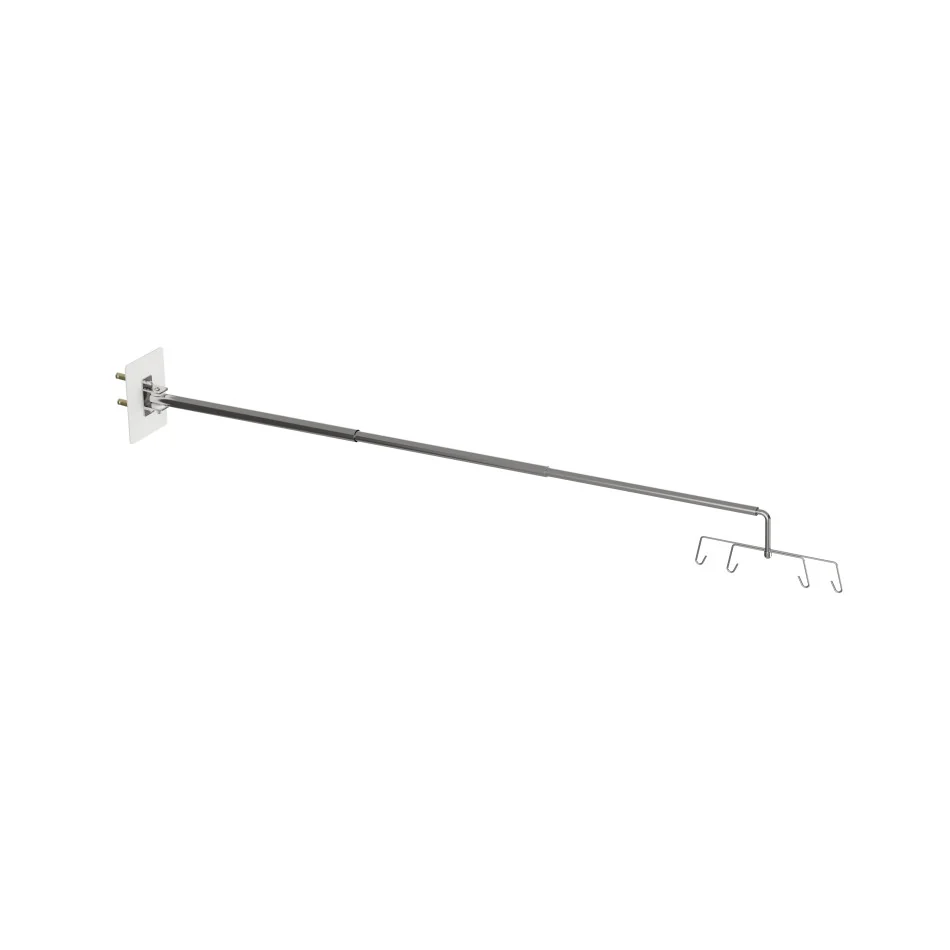

Naścienny wieszak kroplówki
nr kat. 2708

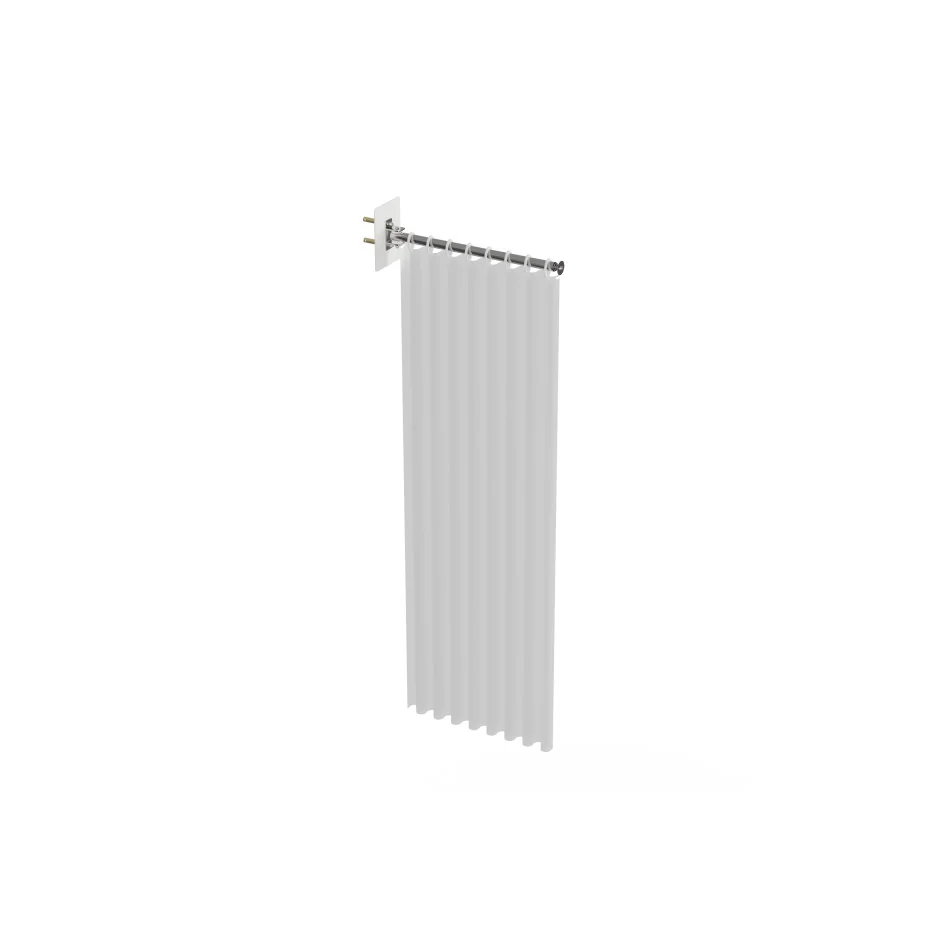

Parawan teleskopowy
nr kat. 2709

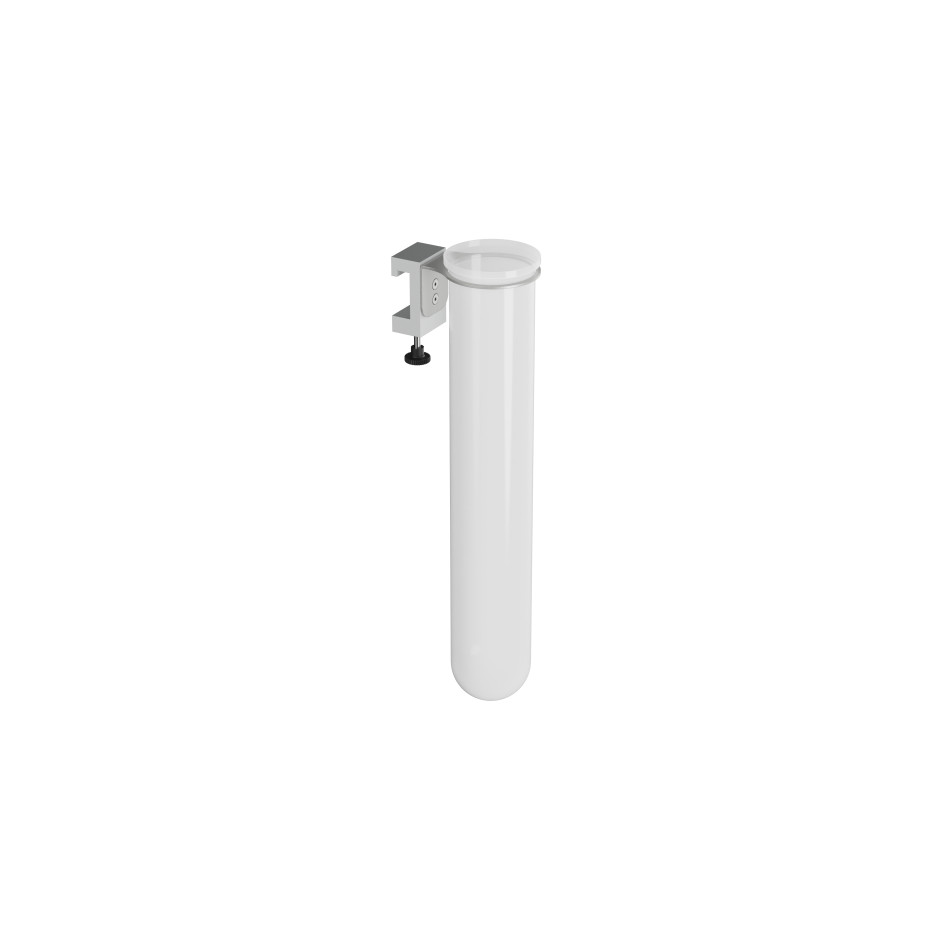

Pojemnik na cewniki
nr kat. 2712

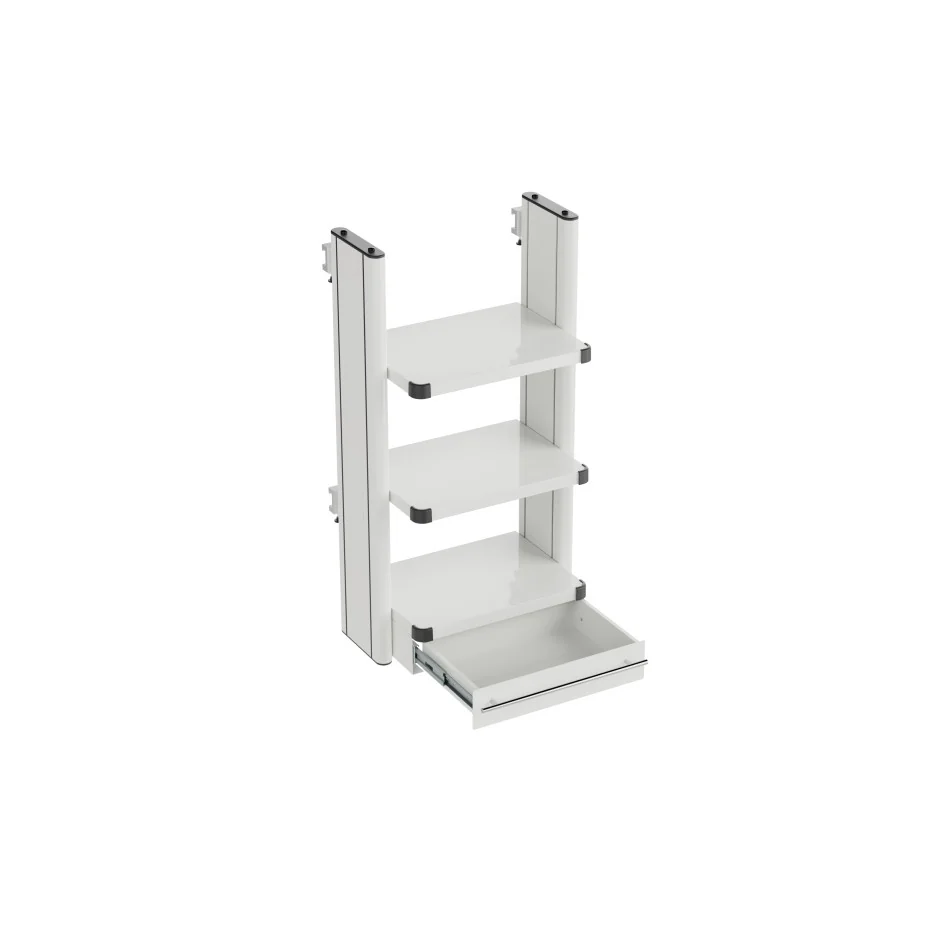

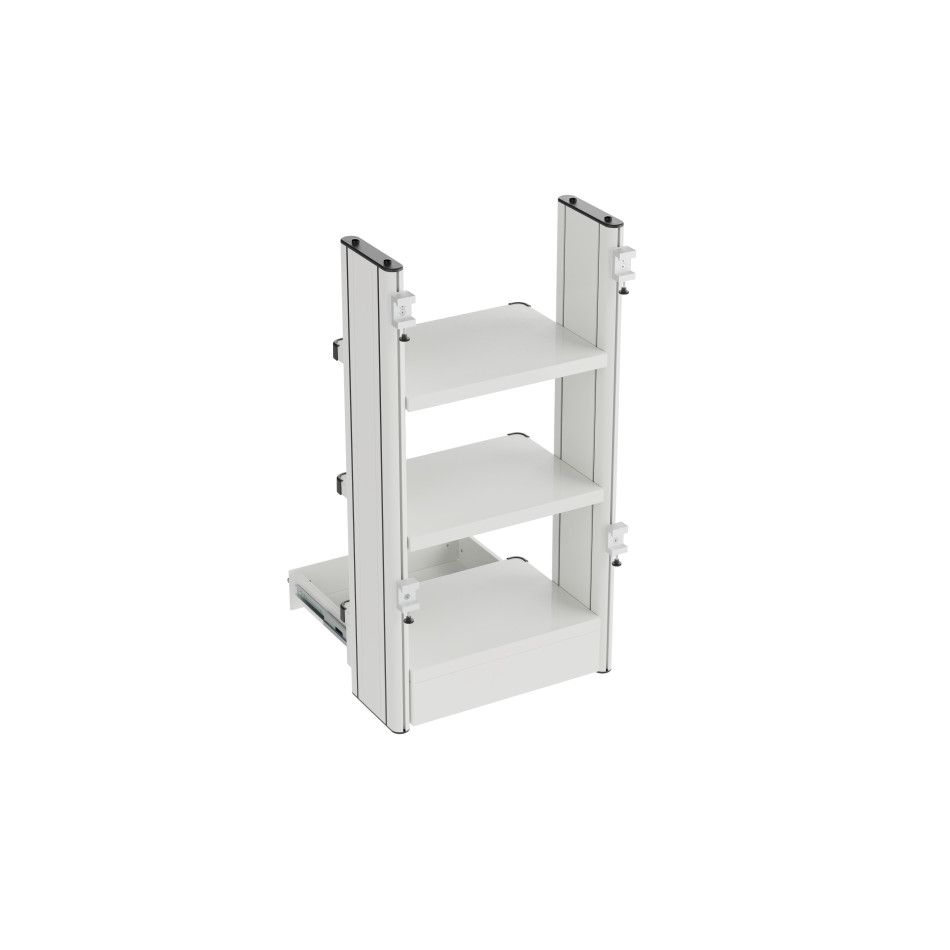

Zestaw półkowy
nr kat. 2728H

Zestaw półkowy
nr kat. 2728H

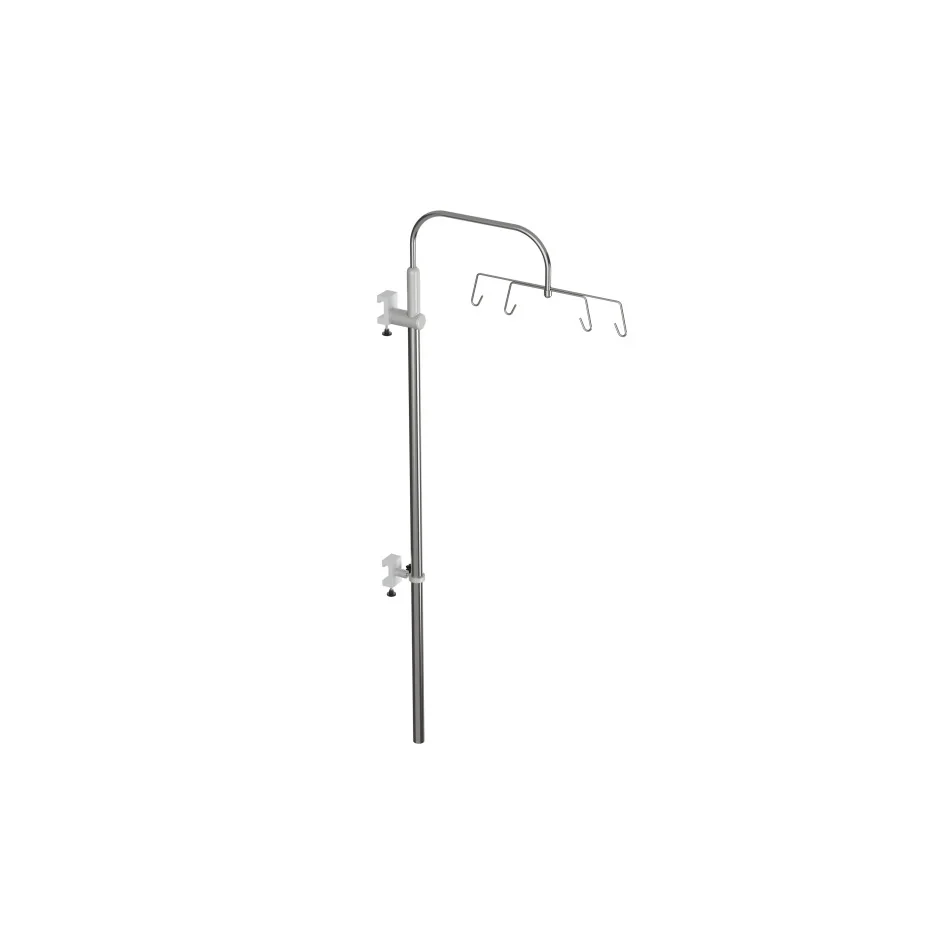

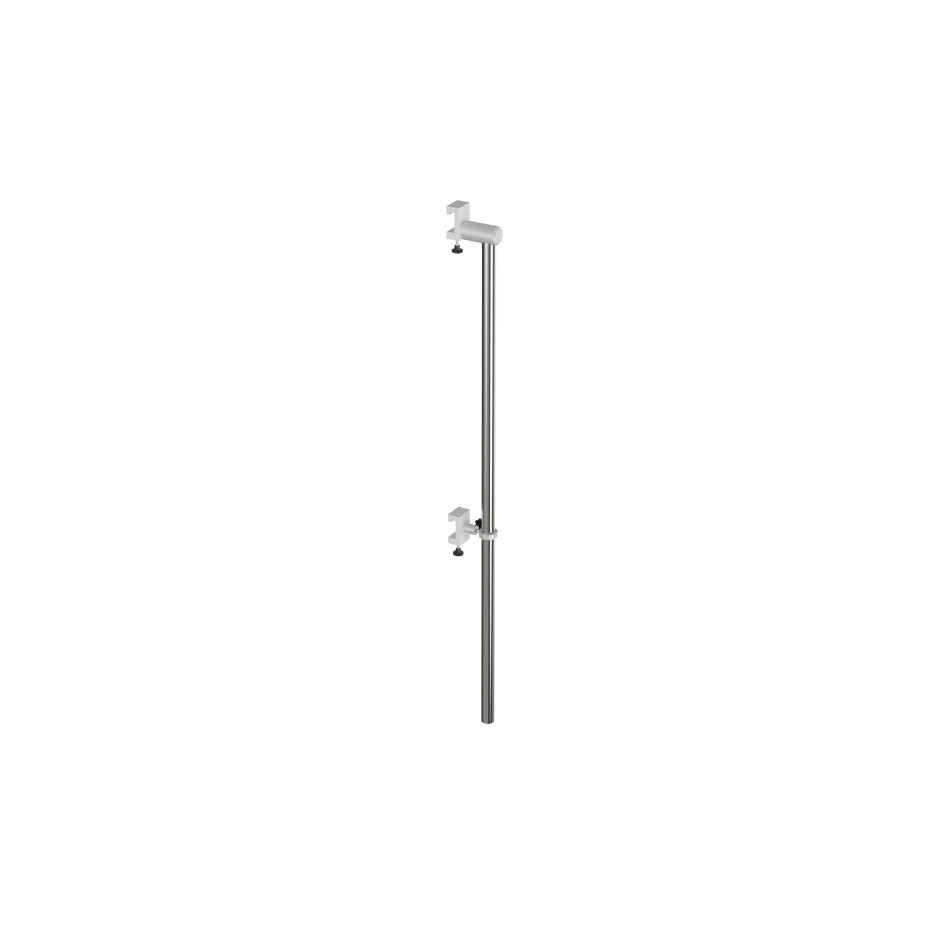

Wieszak pompy z kroplówką
nr kat. 2729

Wieszak pompy infuzyjnej
nr kat. 2730

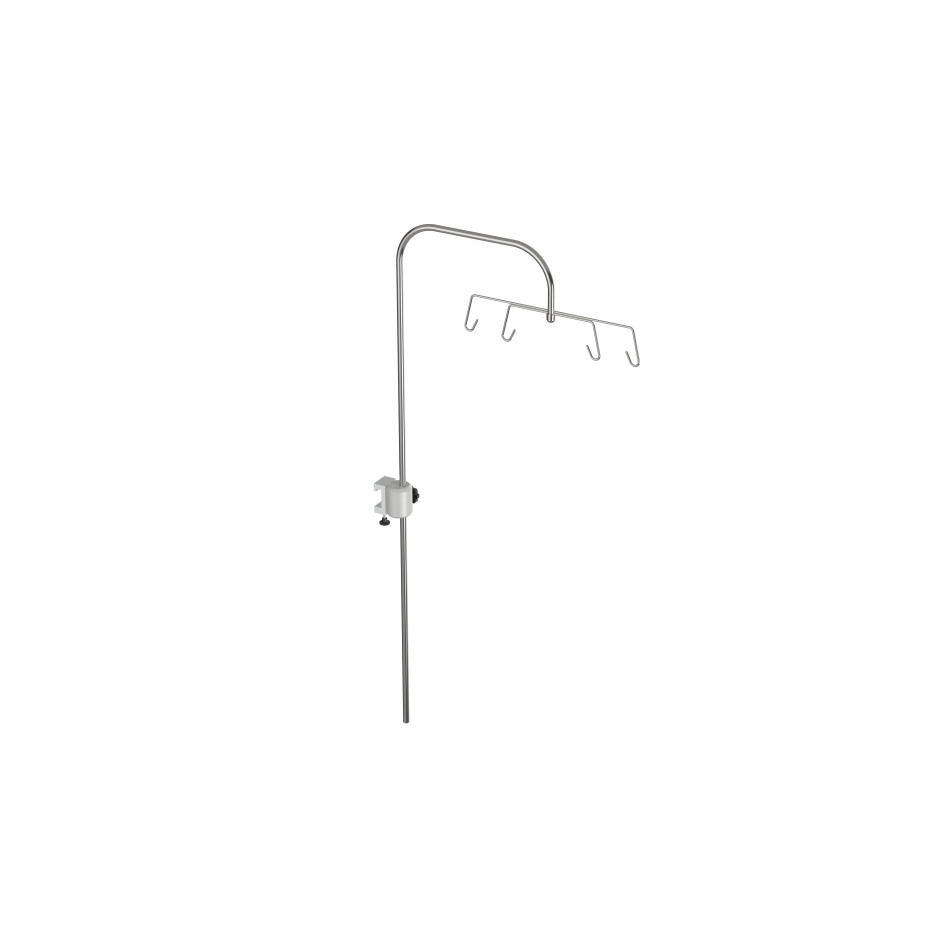

Naścienny wieszak kroplówki
nr kat. 2733

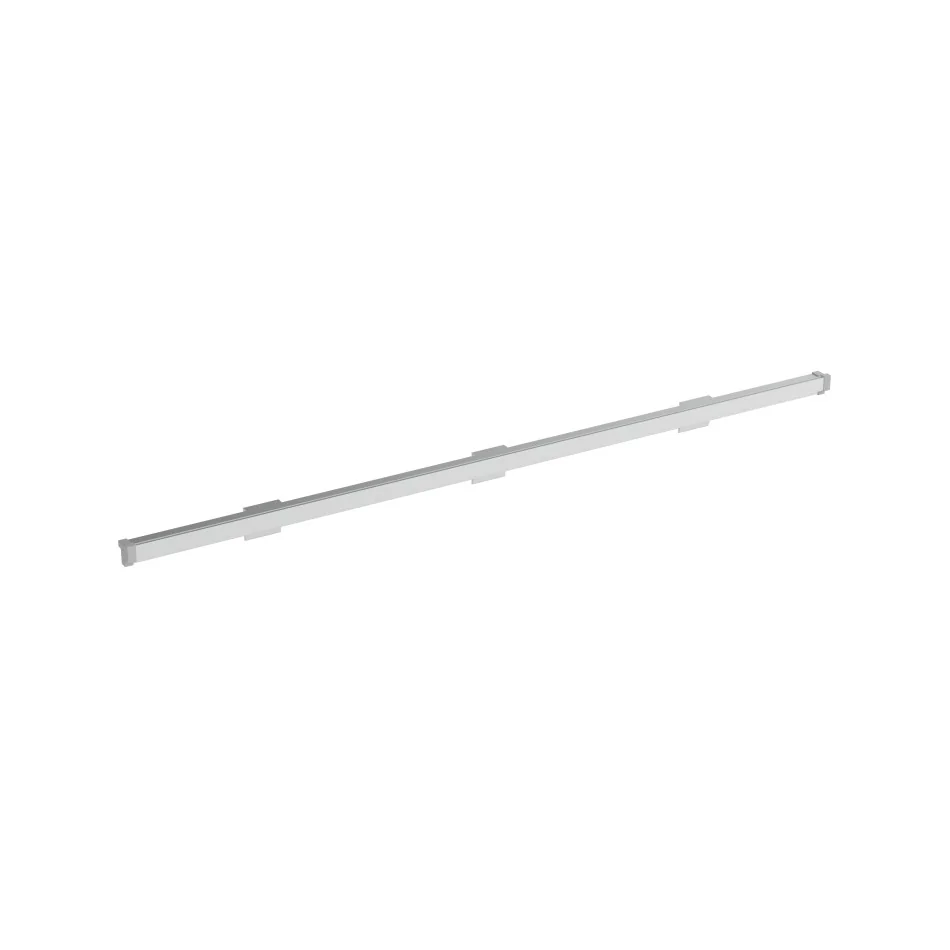

Szyna instrumentalna
docinana na wymiar

Panel nadłóżkowy firmy Meden-Inmed to bezpieczeństwo i certyfikacja

Konstrukcja i wykonanie panelu nadłóżkowego JZM Panel 2000 spełniają wymogi normy PN-EN ISO 11197:2019 "Jednostki zaopatrzenia medycznego". Wszystkie montowane punkty poboru gazów spełniają wymogi norm przywołanych w normie ISO 11197:2019 i posiadają certyfikat zgodności EC odpowiedniej Jednostki Notyfikowanej. Wyrób posiada oznakowanie CE z numerem jednostki notyfikowanej 0197.

Panel nadłóżkowy lakierowany jest proszkowo na wybrany kolor z palety RAL, a oczekiwany okres użyteczności wynosi 10 lat od daty produkcji. System charakteryzuje się maksymalnym obciążeniem zintegrowanej szyny sprzętowej wynoszącym 15 kg oraz stopniem ochrony IP 20.

Dane techniczne

Parametr	Wartość
Długość *	1600 mm
Wysokość *	232 mm
Głębokość	72 mm
Szerokość pokrywy panela	78 mm
Rodzaj punktów poboru gazu *	O₂, AIR, VAC
Liczba gniazd elektrycznych 230 VAC 50Hz *	zgodnie ze specyfikacją zamówienia
Liczba punktów poboru gazów medycznych i próżni *	zgodnie ze specyfikacją zamówienia
PARAMETRY EKSPLOATACYJNE
Warunki zasilania	~230 V/50 Hz
Pobór mocy przy włączonych wszystkich źródłach światła	95 VA
Minimalna ilość obwodów elektrycznych 230 VAC *	2
Maksymalny pobór prądu z jednego obwodu 230 VAC	16 A
Stopień ochrony	IP 20
Klasa ochronności, część aplikacyjna (JZM typ N)	I, typ B
Temperatura otoczenia [°C]	10°C-40°C
Ciśnienie atmosferyczne	700-1060 hPa
Wilgotność względna (bez skroplenia)	30-75 %
Maksymalne obciążenie zintegrowanej szyny sprzętowej	15 kg

* oznaczone elementy mogą być przedmiotem ustaleń z klientem

Dowiedz się więcej:

Panel przyłóżkowy JZM Panel 2000 zapewnia bezpieczny dostęp do gazów medycznych i energii elektrycznej bezpośrednio przy łóżku pacjenta. Ten panel medyczny umożliwia personelowi szybkie podłączenie niezbędnej aparatury ratującej życie, takiej jak respiratory, pompy infuzyjne czy kardiomonitory. Panel przyłóżkowy eliminuje chaos kabli i przewodów, zapewniając sterylne i bezpieczne środowisko dla pacjenta.

Panel medyczny na OIOM-ie musi zapewniać natychmiastowy dostęp do tlenu, próżni i sprężonego powietrza. Panel nadłóżkowy JZM Panel 2000 oferuje konfigurację punktów poboru gazów medycznych dostosowaną do indywidualnych potrzeb stanowiska, co pozwala na jednoczesne podłączenie wielu urządzeń ratujących życie. Panel szpitalny wyposażony w system szyn instrumentalnych umożliwia szybką rekonfigurację sprzętu w sytuacjach krytycznych, gdy każda sekunda ma znaczenie dla zdrowia pacjenta.

Nowoczesny panel szpitalny JZM Panel 2000 wykonany z aluminiowych profili jest znacznie trwalszy i bardziej higieniczny niż starsze rozwiązania. Panel nadłóżkowy posiada oddzielne kanały dla gazów medycznych i instalacji elektrycznych, co eliminuje ryzyko zanieczyszczenia krzyżowego. Panel medyczny spełnia najnowsze normy ISO 11197:2019 i posiada certyfikat CE, gwarantując najwyższy poziom bezpieczeństwa. Dodatkowo panel przyłóżkowy może być lakierowany w dowolny kolor z palety RAL, co pozwala na dopasowanie do wystroju szpitala.

Najczęściej wybieranym wariantem jest panel nadłóżkowy typ P (naścienny), który montuje się bezpośrednio do ściany na wysokości 1600 mm. Panel medyczny typ W (wolnostojący) jest idealny dla sal, gdzie nie można montować do ścian. Panel szpitalny typ N (oświetleniowy) zyskuje popularność dzięki zintegrowanemu oświetleniu z trzema źródłami światła. Panel przyłóżkowy typ V (sufitowy pionowy) sprawdza się doskonale w przestrzeniach międzyłóżkowych, gdzie przestrzeń ścienna jest ograniczona.

Panel przyłóżkowy JZM Panel 2000 można wyposażyć w bogaty zestaw akcesoriów medycznych. Najpopularniejsze to półka pod kardiomonitor (2701), która wytrzymuje obciążenie do 15 kg, oraz naścienny teleskopowy wieszak kroplówki (2708). Panel medyczny może być również wyposażony w wieszak pompy infuzyjnej (2730), parawan teleskopowy (2709) zapewniający prywatność pacjenta, oraz zestaw półkowy (2728 H) do przechowywania niezbędnych akcesoriów medycznych. Wszystkie akcesoria do panelu szpitalnego są wykonane z materiałów odpornych na środki dezynfekcyjne.
