Jednostka Zaopatrzenia Medycznego Panel 2000
Panel nadłóżkowy JZM Panel 2000 to jednostka zaopatrzenia medycznego, która stanowi kompleksowe rozwiązanie dla placówek opieki zdrowotnej. Panel nadłóżkowy został zaprojektowany z myślą o ergonomicznym rozmieszczeniu niezbędnej aparatury medycznej wokół łóżka pacjenta, znajdując szerokie zastosowanie w większości polskich szpitali i klinik.
Panel nadłóżkowy JZM Panel 2000
Panel nadłóżkowy JZM Panel 2000 wykonany z trwałego kształtownika aluminiowego pozwala na swobodny dostęp do łóżka pacjenta. Dzięki precyzyjnemu oznaczeniu mediów, personel może sprawniej zapewnić prawidłową i bezpieczną obsługę pacjenta. Konstrukcja zawiera dwa oddzielone kanały - dolny gazowy i górny elektryczny, które przykryte są aluminiowymi pokrywami zapewniającymi estetyczny wygląd i łatwość konserwacji.
Wyposażenie dodatkowe:
Panel nadłózkowy - Jednostka Zaopatrzenia Medycznego Panel 2000
Panel nadłóżkowy JZM Panel 2000 to zaawansowana jednostka zaopatrzenia medycznego stanowiąca funkcjonalny system szynowo-panelowy wykonany z aluminiowych profili. Panel nadłóżkowy został zaprojektowany w celu uniknięcia problemów związanych z zagęszczeniem i częstą kolizją instalacji w pobliżu łóżka pacjenta, oferując kompleksowe rozwiązanie dla nowoczesnych placówek opieki zdrowotnej
Zaawansowana konstrukcja panelu nadłóżkowego
Panel nadłóżkowy JZM Panel 2000 wykonany z kształtownika aluminiowego o standardowej długości 1600 mm, wysokości 232 mm i głębokości 72 mm zawiera dwa oddzielone od siebie kanały - dolny gazowy i górny elektryczny, które przykryte są aluminiowymi pokrywami. Konstrukcja panelu nadłóżkowego pozwala na swobodny dostęp do łóżka pacjenta, a dzięki ergonomicznemu ułożeniu oraz precyzyjnemu oznaczeniu mediów, personel może sprawniej zapewnić prawidłową i bezpieczną obsługę pacjenta
Panel nadłóżkowy standardowo montuje się na wysokości 1600 mm od podłogi, co gwarantuje prawidłowy rozkład oświetlenia oraz optymalny dostęp do wszystkich mediów. System umożliwia podłączenie do 10 punktów poboru gazów medycznych w panelach o długości 2000 mm, w tym tlenu (O2), sprężonego powietrza (AIR), próżni (VAC) oraz podtlenku azotu (N2O).
Jednostka Zaopatrzenia Medycznego Panel 2000 zapewnia wszechstronne zastosowanie kliniczne
Panel nadłóżkowy JZM Panel 2000 posiada działanie kliniczne wynikające z faktu umożliwienia dostarczenia gazów medycznych do otoczenia pacjenta, co jest niezbędne do utrzymania stablinego stanu pacjenta podczas procedur terapeutycznych. System pozwala na szybkie, bezpieczne i skuteczne użycie gazów medycznych takich jak tlen w dozownikach tlenu i respiratorach, podtlenek azotu w sprzęcie anestezjologicznym, a także umożliwia pracę urządzeń korzystających z medium sprężonego powietrza i próżni
Panel nadłóżkowy jest instalowany w salach operacyjnych, oddziałach intensywnej terapii, szpitalnych oddziałach ratunkowych i innych jednostkach oraz obszarach opieki zdrowotnej.
Jednostka Zaopatrzenia Medycznego Panel 2000 posiada siedem specjalistycznych wariantów montażowych
Panel nadłóżkowy JZM Panel 2000 produkowany jest w siedmiu różnych typach, które różnią się możliwością montażu

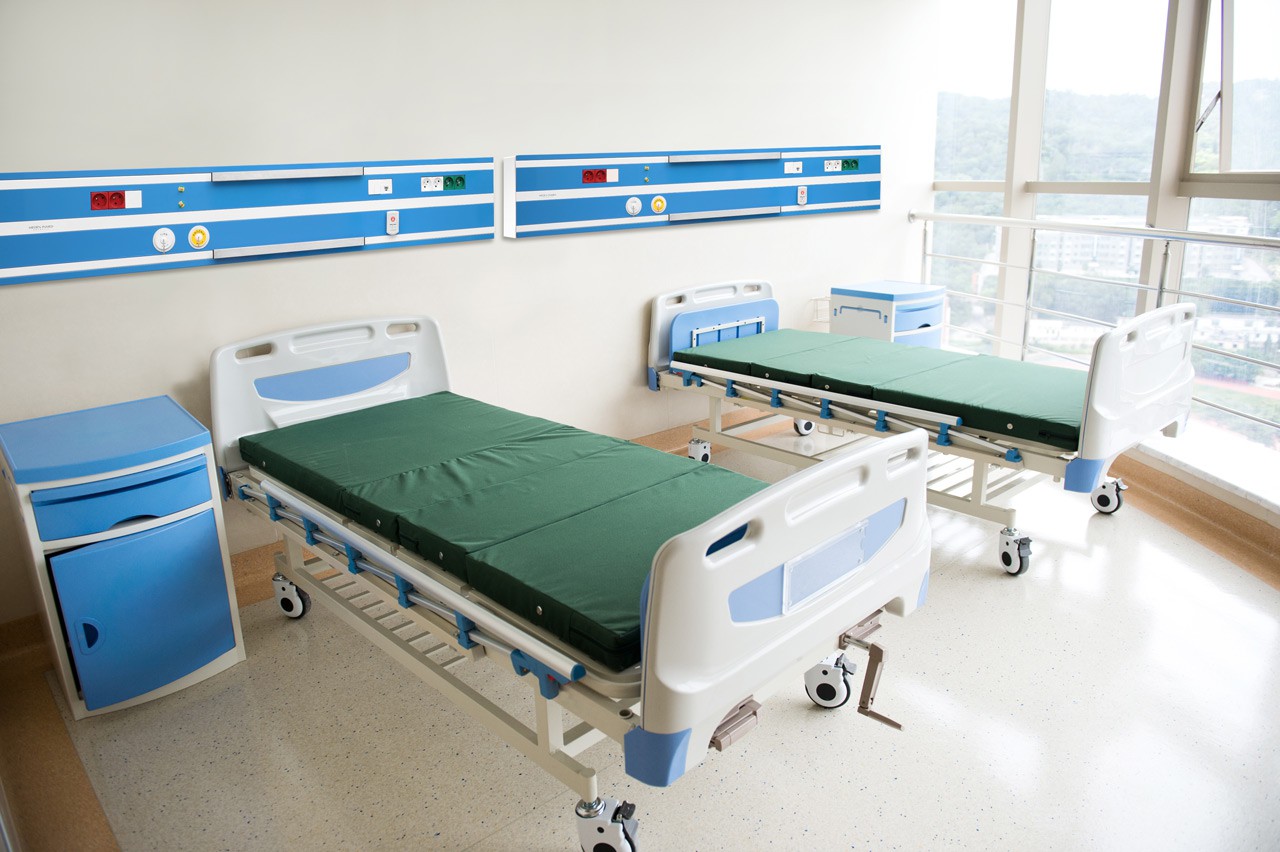

Typ P (naścienny)
Montowany bezpośrednio do ściany pełnej za pomocą kołków rozporowych, możliwy montaż w układzie poziomym lub pionowym. W układzie poziomym zaleca się montować dół panela na wysokości 1600 mm, co umożliwia zamontowanie poniżej panela dwóch szyn sprzętowych na wysokości 1500 i 900 mm.
Typ K (kolumnowy)
Instalowany w przestrzeniach międzyłóżkowych przy linii łóżka, z poziomym panelem o długości 450 mm zamontowanym pomiędzy dwoma zespolonymi słupami. Możliwe jest wmontowanie zestawu paneli jeden nad drugim lub umieszczenie dwóch paneli jeden za drugim.
Typ H (sufitowy poziomy)
Montowany do stropu za pomocą sześciu stalowych kołków rozporowych i specjalnych głowic umożliwiających korygowanie błędów budowlanych. Długość słupów ustalana jest indywidualnie dla każdego pomieszczenia.
Typ N (oświetleniowy)
Wyposażony w zintegrowaną oprawę oświetleniową z trzema źródłami światła: oświetleniem głównym sali (40W), miejscowym (20W) i nocnym (1W). Panel obsługiwany jest przez pacjenta przy pomocy manipulatora zasilanego napięciem bezpiecznym 24V.
Panel nadłóżkowy posiada bogatą gamę akcesoriów dodatkowych
Panel nadłóżkowy JZM Panel 2000 może zostać wyposażony w szeroki zakres akcesoriów medycznych, takich jak półka pod kardiomonitor (2701), półka stała (2701 S), półka z obrotem (2701 O), naścienny teleskopowy wieszak kroplówki (2708), parawan teleskopowy (2709), zestaw półkowy (2728 H), naszynowy wieszak kroplówki z rurą pompy infuzyjnej (2729), wieszak pompy infuzyjnej (2730) oraz naszynowy wieszak kroplówki (2733)
Panel nadłóżkowy firmy Meden-Inmed to bezpieczeństwo i certyfikacja
Konstrukcja i wykonanie panelu nadłóżkowego JZM Panel 2000 spełniają wymogi normy PN-EN ISO 11197:2019 "Jednostki zaopatrzenia medycznego". Wszystkie montowane punkty poboru gazów spełniają wymogi norm przywołanych w normie ISO 11197:2019 i posiadają certyfikat zgodności EC odpowiedniej Jednostki Notyfikowanej. Wyrób posiada oznakowanie CE z numerem jednostki notyfikowanej 0197.
Panel nadłóżkowy lakierowany jest proszkowo na wybrany kolor z palety RAL, a oczekiwany okres użyteczności wynosi 10 lat od daty produkcji. System charakteryzuje się maksymalnym obciążeniem zintegrowanej szyny sprzętowej wynoszącym 15 kg oraz stopniem ochrony IP 20.
Dane techniczne
| Parametr | Wartość |
| Długość * | 1600 mm |
| Wysokość * | 232 mm |
| Głębokość | 72 mm |
| Szerokość pokrywy panela | 78 mm |
| Rodzaj punktów poboru gazu * | O2, AIR, VAC |
| Liczba gniazd elektrycznych 230 VAC 50Hz * | zgodnie ze specyfikacją zamówienia |
| Liczba punktów poboru gazów medycznych i próżni * | zgodnie ze specyfikacją zamówienia |
| PARAMETRY EKSPLOATACYJNE | |
| Warunki zasilania | ~230 V/50 Hz |
| Pobór mocy przy włączonych wszystkich źródłach światła | 95 VA |
| Minimalna ilość obwodów elektrycznych 230 VAC * | 2 |
| Maksymalny pobór prądu z jednego obwodu 230 VAC | 16 A |
| Stopień ochrony | IP 20 |
| Klasa ochronności, część aplikacyjna (JZM typ N) | I, typ B |
| Temperatura otoczenia [°C] | 10°C-40°C |
| Ciśnienie atmosferyczne | 700-1060 hPa |
| Wilgotność względna (bez skroplenia) | 30-75 % |
| Maksymalne obciążenie zintegrowanej szyny sprzętowej | 15 kg |
* oznaczone elementy mogą być przedmiotem ustaleń z klientem
Dowiedz się więcej:
Panel przyłóżkowy JZM Panel 2000 zapewnia bezpieczny dostęp do gazów medycznych i energii elektrycznej bezpośrednio przy łóżku pacjenta. Ten panel medyczny umożliwia personelowi szybkie podłączenie niezbędnej aparatury ratującej życie, takiej jak respiratory, pompy infuzyjne czy kardiomonitory. Panel przyłóżkowy eliminuje chaos kabli i przewodów, zapewniając sterylne i bezpieczne środowisko dla pacjenta.
Panel medyczny na OIOM-ie musi zapewniać natychmiastowy dostęp do tlenu, próżni i sprężonego powietrza. Panel nadłóżkowy JZM Panel 2000 oferuje do 10 punktów poboru gazów medycznych, co pozwala na jednoczesne podłączenie wielu urządzeń życiodajnych. Panel szpitalny wyposażony w system szyn umożliwia szybką rekonfigurację sprzętu w sytuacjach krytycznych, gdy każda sekunda ma znaczenie dla życia pacjenta.
Nowoczesny panel szpitalny JZM Panel 2000 wykonany z aluminiowych profili jest znacznie trwalszy i bardziej higieniczny niż starsze rozwiązania. Panel nadłóżkowy posiada oddzielne kanały dla gazów medycznych i instalacji elektrycznych, co eliminuje ryzyko zanieczyszczenia krzyżowego. Panel medyczny spełnia najnowsze normy ISO 11197:2019 i posiada certyfikat CE, gwarantując najwyższy poziom bezpieczeństwa. Dodatkowo panel przyłóżkowy może być lakierowany w dowolny kolor z palety RAL, co pozwala na dopasowanie do wystroju szpitala.
Najczęściej wybieranym wariantem jest panel nadłóżkowy typ P (naścienny), który montuje się bezpośrednio do ściany na wysokości 1600 mm. Panel medyczny typ W (wolnostojący) jest idealny dla sal, gdzie nie można montować do ścian. Panel szpitalny typ N (oświetleniowy) zyskuje popularność dzięki zintegrowanemu oświetleniu z trzema źródłami światła. Panel przyłóżkowy typ V (sufitowy pionowy) sprawdza się doskonale w przestrzeniach międzyłóżkowych, gdzie przestrzeń ścienna jest ograniczona.
Panel przyłóżkowy JZM Panel 2000 można wyposażyć w bogaty zestaw akcesoriów medycznych. Najpopularniejsze to półka pod kardiomonitor (2701), która wytrzymuje obciążenie do 15 kg, oraz naścienny teleskopowy wieszak kroplówki (2708). Panel medyczny może być również wyposażony w wieszak pompy infuzyjnej (2730), parawan teleskopowy (2709) zapewniający prywatność pacjenta, oraz zestaw półkowy (2728 H) do przechowywania niezbędnych akcesoriów medycznych. Wszystkie akcesoria do panelu szpitalnego są wykonane z materiałów odpornych na środki dezynfekcyjne.
Aktualizacja: 01-06-2025, godzina 20:27
Załączniki
Instrukcja obsługi
Wasze oceny
5
/ 5
(1 ocena)
5
1
4
0
3
0
2
0
1
0
Masz ten produkt?
Dodaj opinię o Jednostka Zaopatrzenia Medycznego Panel 2000 i pomóż innym w wyborze.
Dodaj opinięOpinie (1)
GPSR
Producent Producent: Meden-Inmed Sp. z o.o. Adres: Wenedów 2 Miasto: 75-847 Koszalin Kraj: Polska E-mail: meden@meden.com.pl Telefon: (94) 347 10 40
Osoba odpowiedzialna Firma/osoba odpowiedzialna: Meden-Inmed Sp. z o.o. Adres: Wenedów 2 Miasto: 75-847 Koszalin Kraj: Polska E-mail: meden@meden.com.pl Telefon: (94) 347 10 40
Jednostka Zaopatrzenia Medycznego Panel 2000
Jednostka Zaopatrzenia Medycznego Panel 2000
Zdjęcia

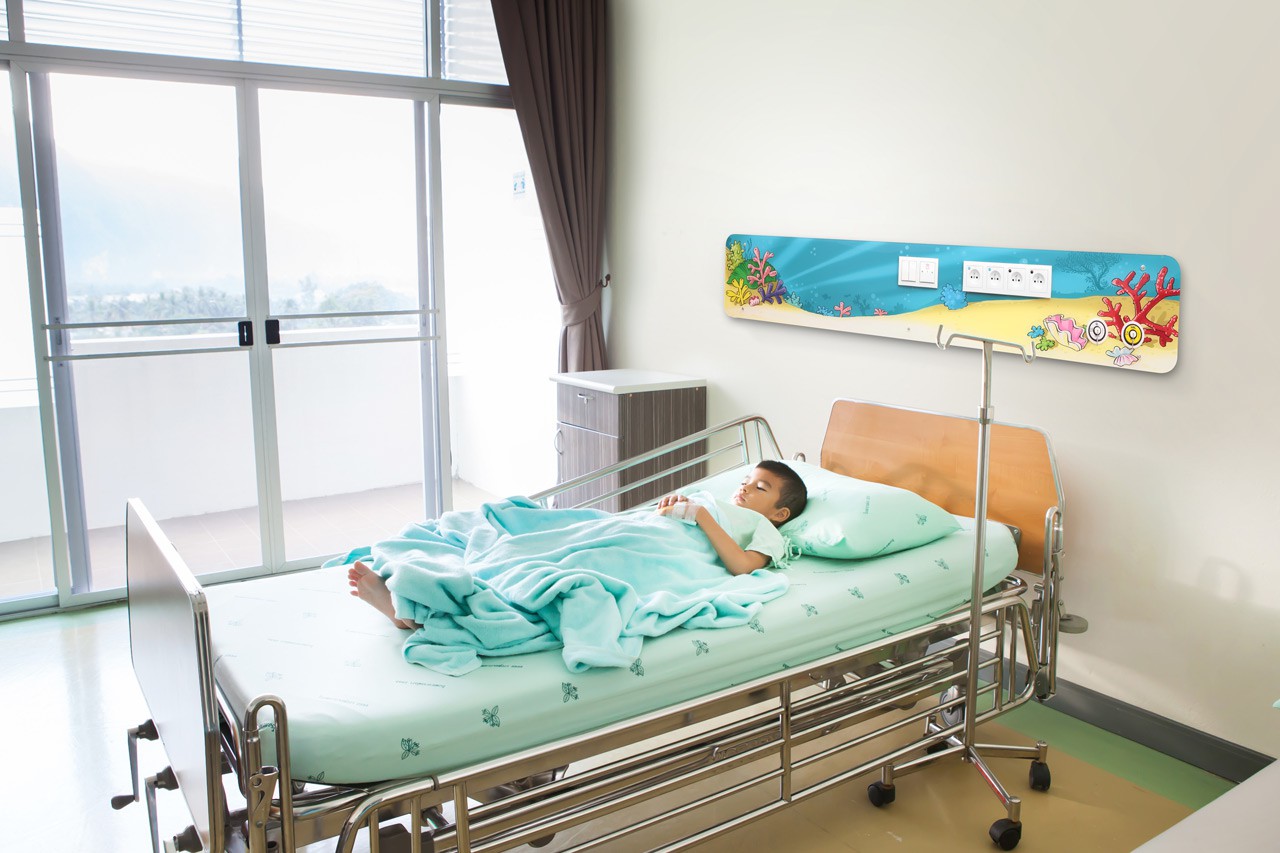

Panel jest bardzo funkcjonalny. Spełnia swoją rolę zarówno na oddziałach dziecięcych jak i dorosłych.
